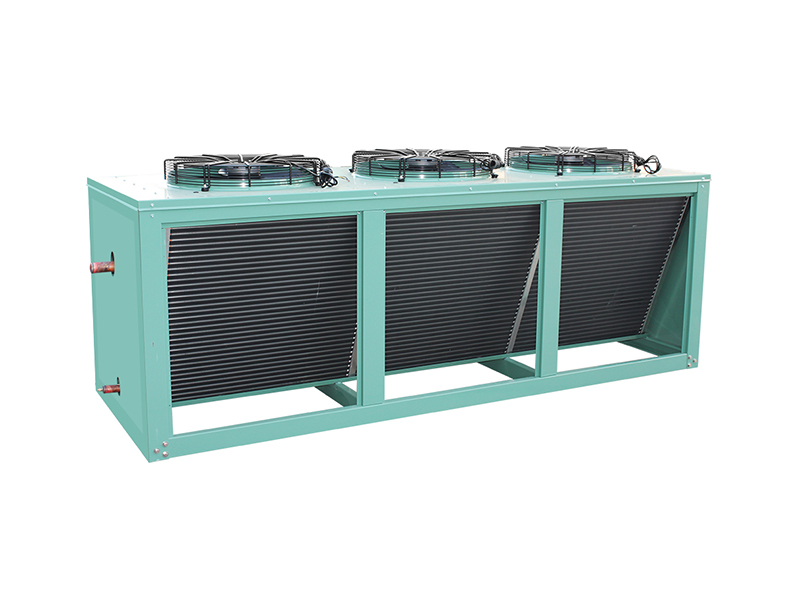

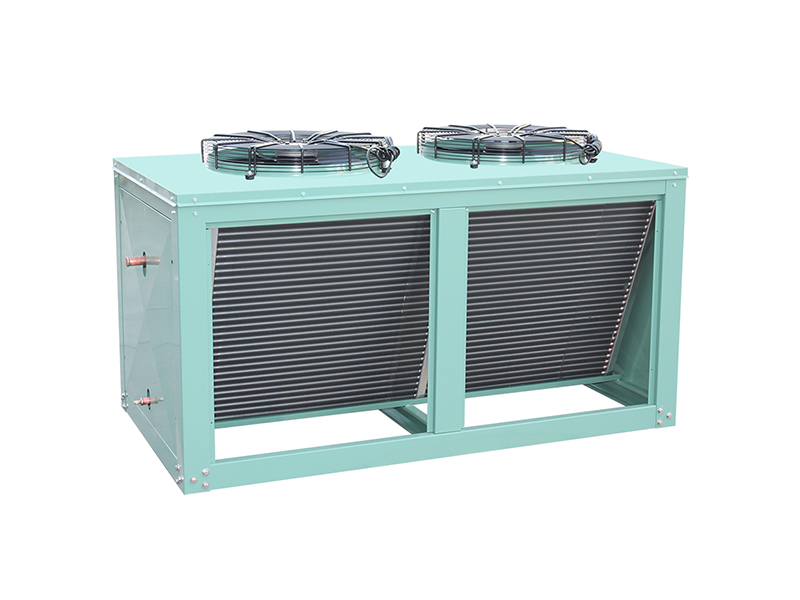

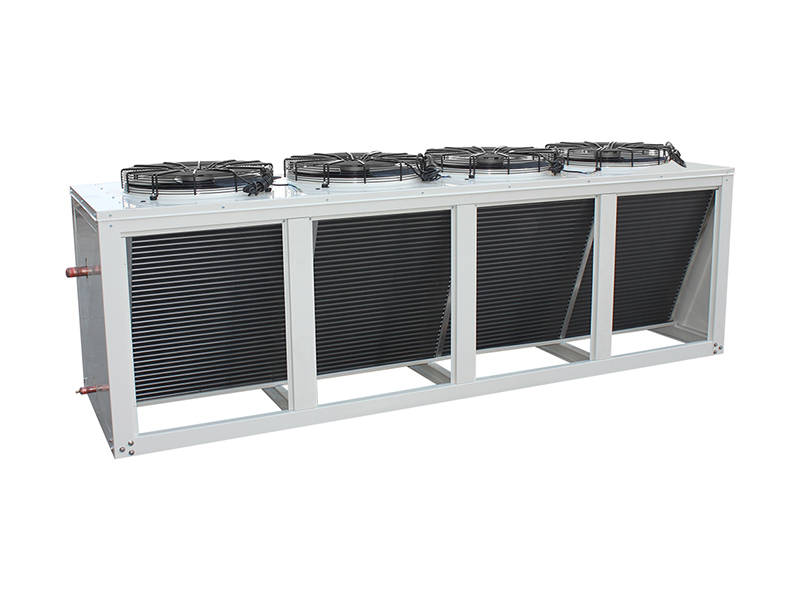

FNV-luftkølet kondensator er specifikt designet som en varmeafledningsindretning til køleudstyr ved hjælp af kølemidler som Freon. Den bruger luftkonvektion til at sprede den varme, der frigives af kølemediet under kondensationsprocessen, hvilket sikrer den normale drift af kølesystemet. Kondensatoren har høj lufttæthed og sikrer ingen lækage under højt tryk. Det er udstyret med en ekstern rotorfan, der fungerer med lav støj.
Hovedtekniske parametre for FNV-luftkølet kondensator
Model | Heat Exchang Capacity (KW) | Køleområde (㎡) | Ventilator | ||||
ENntal | Blade Diameter (MM) | Luftvolumen (m³/h) | Power (W) | Spænding (V) | |||
FNV-24.6/80 | 24.6 | 80 | 2 | 450 | 2x4700 | 2x280 | 380 |
FNV-27.5/90 | 27.5 | 90 | 2 | 450 | 2x4700 | 2x280 | 380 |
FNV-31.0/100 | 31 | 100 | 2 | 500 | 2x6600 | 2x460 | 380 |
FNV-34.4/120 | 34.4 | 120 | 2 | 550 | 2x8660 | 2x650 | 380 |
FNV-44.2/155 | 44.2 | 155 | 2 | 550 | 2x8660 | 2x650 | 380 |
FNV-55.8/185 | 55.8 | 185 | 2 | 600 | 2x10600 | 2x860 | 380 |
FNV-61.6/200 | 61.6 | 200 | 2 | 600 | 2x10600 | 2x860 | 380 |
FNV-67.4/220 | 67.4 | 220 | 3 | 550 | 3x8660 | 3x650 | 380 |
FNV-73.9/240 | 73.9 | 240 | 3 | 550 | 3x8660 | 3x650 | 380 |
FNV-81.5/265 | 81.5 | 265 | 3 | 550 | 3x8660 | 3x650 | 380 |
FNV-92.4/300 | 92.4 | 300 | 3 | 600 | 3x10600 | 3x860 | 380 |
FNV-108.7/350 | 108.7 | 350 | 4 | 600 | 3x10600 | 4x860 | 380 |
FNV-123.7/400 | 123.7 | 400 | 4 | 600 | 4x10600 | 4x860 | 380 |

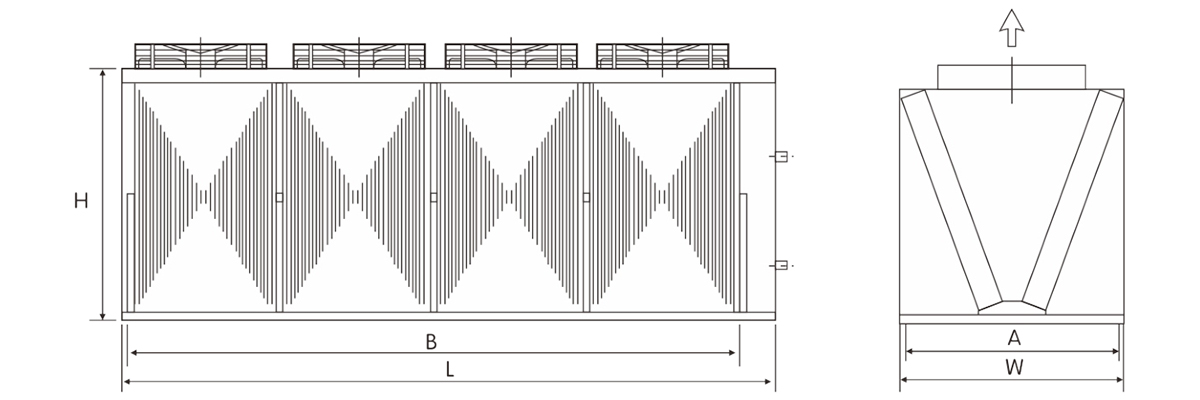

Udseende og installationsdimensioner af FNV luftkølet kondensator
Model | L | H | W | A | B | Indløbsrør (φmm) | Outlet Tube (φmm) |
FNV-24.6/80 | 1180 | 610 | 840 | 760 | 1080 | φ25 | φ19 |
FNV-27.5/90 | 1300 | 610 | 840 | 760 | 1180 | φ25 | φ19 |
FNV-31.0/100 | 1420 | 615 | 840 | 760 | 1230 | φ25 | φ19 |
FNV-34.4/120 | 1470 | 745 | 860 | 780 | 1300 | φ28 | φ19 |
FNV-44.2/155 | 1660 | 850 | 920 | 800 | 1500 | φ32 | φ22 |
FNV-55.8/185 | 1900 | 850 | 920 | 800 | 1730 | φ32 | φ25 |
FNV-61.6/200 | 1900 | 940 | 955 | 820 | 1730 | φ32 | φ25 |
FNV-67.4/220 | 2240 | 850 | 920 | 800 | 1900 | φ32 | φ25 |
FNV-73.9/240 | 2240 | 940 | 955 | 820 | 2030 | φ32 | φ22 |
FNV-81.5/265 | 2450 | 940 | 955 | 820 | 2280 | φ32 | φ28 |
FNV-92.4/300 | 2740 | 940 | 955 | 820 | 2550 | φ35 | φ28 |
FNV-108.7/350 | 3080 | 940 | 955 | 820 | 2670 | φ42 | φ32 |
FNV-123.7/400 | 2880 | 940 | 1030 | 890 | 2660 | φ42 | φ32 |
